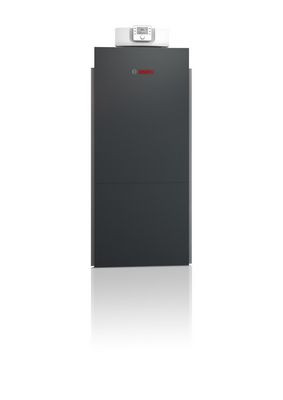

Plinski kotel Bosch Condens 7000 F

Talni plinski kondenzacijski kotel večjih nazivnih moči, primeren za industrijske in poslovne objekte. Kotel se lahko sestavlja v 2-kaskadna postrojenja do 600 kW.

Preberi več

Pošlji povpraševanje

Pošljite brezplačno povpraševanje in pridobite dodatne informacije o izdelku

Pošlji povpraševanje

Pomoč pri nakupu

Če potrebujete pomoč pri nakupu ali imate vprašanje v zvezi z izdelki, nas lahko pokličete ali se obrnete na naše partnerje.

03 42 78 132

ugodno razmerje med kakovostjo in ceno
enostavno načrtovanje sistema brez hidravlične kretnice zaradi zelo nizkih tlačnih izgub na vodni strani in visoke ∆T
izredno visok izkoristek do 109,5 % in nizka poraba el. energije
preprost transport ter enostavna in hitra montaža (zaradi posebnih tovarniških nastavitev)
zaradi združljivih regulacijskih sistemov in premišljene zasnove je kotel enostaven za upravljanje in vzdrževanje
možnost kaskadnih 2-kotlovskih postrojenj do 600 kW

Kotel GC 7000 F 75 - 300 kW je talni plinski kondenzacijski kotel z zelo kakovostnim toplotnim izmenjevalnikom iz aluminij - silicijeve litine. Z moduliran delovanjem od 16 - 100% obratuje izredno tiho in z nizkimi emisijskimi vrednostmi, hkrati pa se popolnoma prilagaja vašim ogrevalnim potrebam. Z opremo (RLU), ki je kot dodatna oprema, lahko kotel deluje tudi z zajemom zraka izven prostora. Zaradi izredno dobrih prenosov toplote, dosega kotel visoke izkoristke do 109,5% in zelo nizke pretočne upornosti.

Plinski kondenzacijski kotel GC 7000 F je dobavljiv v levi ali desni izvedbi v povezavi z različnimi možnostmi odvoda dimnih plinov, visoko stopnjo prilagodljivosti pri načrtovanju in montaži. Kotel je tovarniško nastavljen na obratovanje z zemeljskim plinom E (H-plin, G20), lahko pa se enostavno s kompletom za predelavo, ki je v sklopu dobave, pripravi za obratovanje na zemeljski plin LL (L-plin, G25). Delovanje je možno tudi na UNP, set je dodatna oprema.

Zaradi svoje majhne teže in modularne zasnove, ga je mogoče enostavno vključiti v vsak prostor. Obratuje lahko z maksimalno temperaturo dvižnega voda 95°C in temperaturno razliko med dvižnim in povratnim vodom (∆T) od 8 - 50 K. V kombinaciji z zelo nizkim tlakom na vodni strani 50 mbar je v večini primerov možna enostavna vključitev v sistem – brez sistemske ločitve.

Kotel lahko enostavno upravljate z regulacijskim sistemom EMS 2, ki je namenjen za enostavnejše objekte. Za bolj kompleksne ogrevalne sisteme pa imate na voljo regulacijski sistem CC 8000.

Talni plinski kondenzacijski kotel Bosch Condens 7000 F

primeren za ogrevanje prostorov in pripravo tople sanitarne vode v večjih stanovanjskih zgradbah ter poslovnih in industrijskih objektih
nazivna moč: 75 kW, 100 kW, 150 kW, 200 kW, 250 kW in 300 kW ali kot 2-kotlovska kaskada, ki pokriva območje moči od 15,5 - 600 kW
vgrajen izredno kakovosten toplotni izmenjevalnik iz aluminij-silicijeve litine
modeli kotla:
- GC 7000 F 75 - 75 kW
- GC 7000 F 100 – 100 kW
- GC 7000 F 150 – 150 kW
- GC 7000 F 200 – 200 kW
- GC 7000 F 250 – 250 kW
- GC 7000 F 300 – 300 kW
zaradi majhne teže in modulirane zasnove, ga boste enostavno vključili v vsak objekt
kotel deluje modulirano od 16% do 100% nazivne moči in zagotavlja optimalni izkoristek energije in manjše število vklopov gorilnika
zelo nizek padec tlaka in druge odlične tehnične lastnosti omogočajo enostavno vključitev v zapletenejše ogrevalne sisteme
kotel je na voljo v levi in desni izvedbi, kar omogoča optimalen dostop za mehansko čiščenje toplotnega izmenjevalnika
obratuje lahko z maksimalno temperaturo dvižnega voda 95°C in temperaturno razliko med dvižnim in povratnim vodom (∆T) od 8 - 50 K
plinski kondenzacijski kotel je dobavljiv tudi kot 2-kotlovska kaskada z vsemi kompletno priključenimi vodi (hidravlično povezovalni set vključno z visoko učinkovito toplotno izolacijo in osnovno garnituro za dimovodno kaskado). Dimovodna kaskada je zaradi maksimalne obratovalne varnosti in življenjske dobe izvedena kot podtlačna kaskada brez dodatnih komponent (zaporne lopute). Mogoča je tudi nadtlačna izvedba s kompletom za predelavo, ki je kot dodatna oprema.
nizka poraba električne energije zaradi regulacije št. vrtljajev ventilatorja gorilnika
kotel omogoča obratovanje tudi z zajemom zraka izven prostora
kotel je primeren tako za zemeljski kot tudi UNP plin (komplet za predelavo na UNP je dodatna oprema)
kotel deluje izredno tiho z nizkimi emisijskimi vrednostmi
plinski kondenzacijski kotlovski sistem je mogoče regulirati z regulacijskim sistemom CC8000, ki je primeren za zapletenejše ogrevalne sisteme ali z regulacijskim sistemom EMS 2, ki je za bolj enostavne objekte.

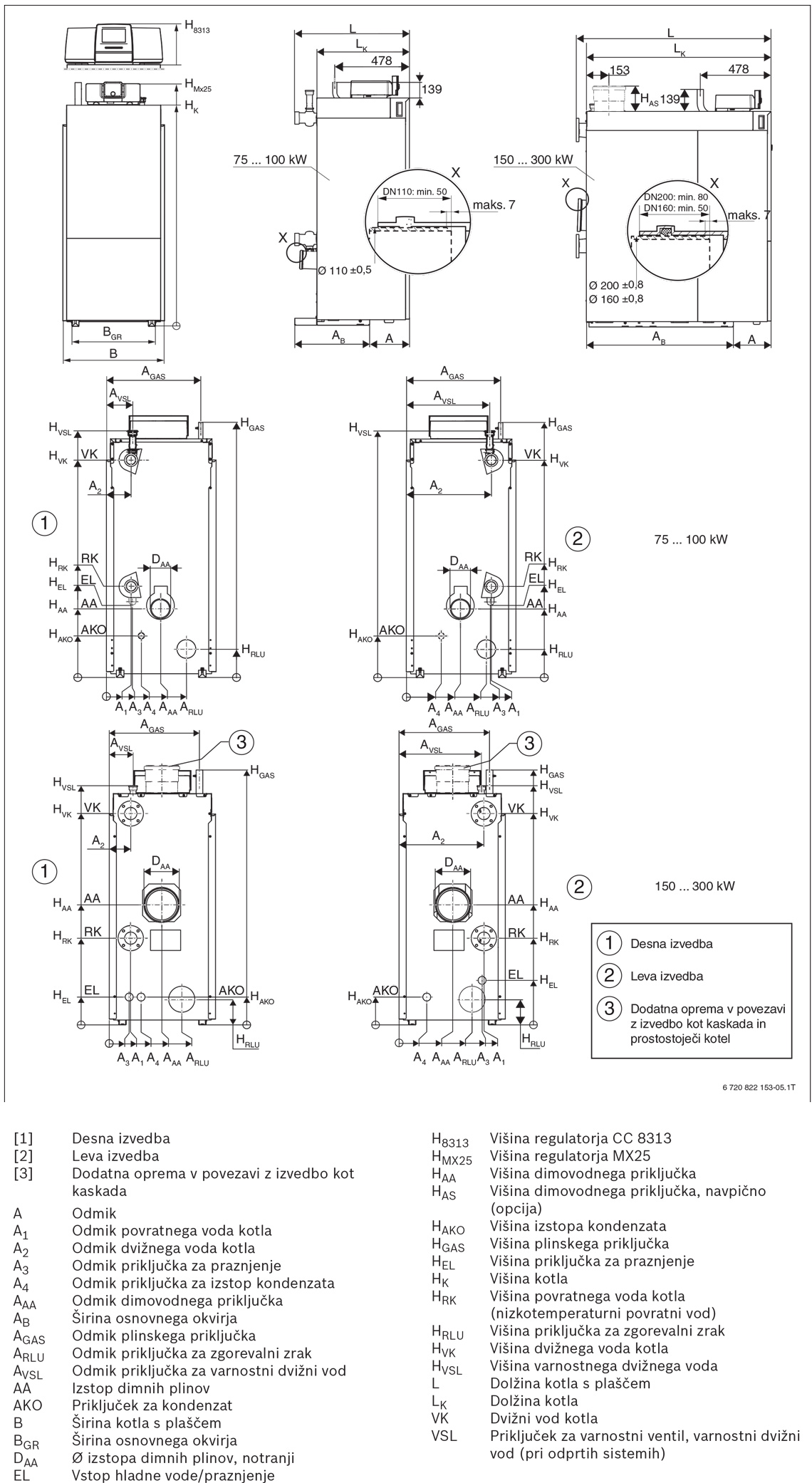

PROSTOSTOJEČI KOTEL: 75 kW - 300 kW

	Enota	Velikost kotla (moč v kW)
	Enota	75¹⁾	75²⁾	100¹⁾	100²⁾	150¹⁾	150²⁾	200¹⁾	200²⁾	250¹⁾	250²⁾	300¹⁾	300²⁾
Odmik A	mm	255	255	255	255	255	255	255	255	255	255	255	255
Mera A₁	mm	150	520	150	520	135	534	135	534	135	534	135	534
Mera A₂	mm	150	520	150	520	135	534	135	534	135	534	135	534
Mera A₃	mm	155	515	155	515	183	520	126	520	126	520	126	520
Mera A₄	mm	214	223	214	223	201	215	201	215	201	215	201	215
Mera A_AA	mm	330	340	330	340	330	340	330	339	330	339	330	339
Mera A_B	mm	480	480	480	480	695	695	977	977	977	977	977	977
Mera A_GAS	mm	576	576	576	576	569	569	569	569	569	569	569	569
Mera A_RLU	mm	500	500	500	500	475	475	475	475	475	475	475	475
Mera A_VSL	mm	160	510	160	510	150	520	150	520	150	520	150	520
Priključek RLU	mm	110	110	110	110	110	110	160	160	160	160	160	160
Izstop dimnih plinov, notranji ⌀ AA	mm	110	110	110	110	160	160	200	200	200	200	200	200
Priključek za kondenzat	Cole (DN/mm)	¾ (DN 20 )	¾ (DN 20 )	¾ (DN 20 )	¾ (DN 20 )	¾ (DN 20 )	¾ (DN 20 )	¾ (DN 20 )	¾ (DN 20 )	¾ (DN 20 )	¾ (DN 20 )	¾ (DN 20)	¾ (DN 20 )
Priključek ⌀ VSL	Cole	R 1	R 1	R 1	R1	R 1 ¼	R 1 ¼	R 1 ¼	R 1 ¼	R 1 ¼	R 1 ¼	R 1 ¼	R 1 ¼
Priključek ⌀ PLIN	Cole	R ¾	R ¾	R ¾	R ¾	R 1 ¼	R 1 ¼	R 1 ¼	R 1 ¼	R 1 ¼	R 1 ¼	R 1 ¼	R 1 ¼
Priključek VK in RK	Cole³ (DN/mm)	2"	2"	2"	2"	-	-	-	-	-	-	-	-
Priključek VK in RK	Cole⁴ (DN/mm)		-	-	-	DN 50	DN 50	DN 65	DN 65	DN 65	DN 65	DN 65	DN 65
Širina B	mm	670	670	670	670	670	670	670	670	670	670	670	670
Širina B_GR	mm	550	550	550	550	550	550	550	550	550	550	550	550
Višina₈₃₁₃	mm	1710	1710	1710	1710	1710	1710	1710	1710	1710	1710	1710	1710
Višina_MX25	mm	1612	1612	1612	1612	1612	1612	1612	1612	1612	1612	1612	1612
Višina H_K	mm	1470	1470	1470	1470	1470	1470	1470	1470	1470	1470	1470	1470
Višina H_AA	mm	424	424	424	424	700	700	763	763	763	763	763	763
Višina H_AS	mm	-	-	-	-	155	155	190	190	190	190	190	190
Višina H_AKO	mm	257	257	257	257	177	177	177	177	177	177	177	177
Višina H_EL	mm	455	455	455	455	177	280	177	280	177	280	177	280
Višina H_RLU	mm	176	176	176	176	163	163	163	163	163	163	163	163
Višina H_VK	mm	1340	1340	1340	1340	1343	1343	1343	1343	1343	1343	1343	1343
Višina H_RK	mm	554	554	554	554	552	552	552	552	552	552	552	552
Višina H_VSL	mm	1520	1502	1520	1502	1520	1520	1520	1520	1520	1520	1520	1520
Višina H_GAS	mm	1570	1570	1570	1570	1620	1620	1620	1620	1620	1620	1620	1620
Dolžina L	mm	736	736	736	736	914	914	1317	1317	1317	1317	1317	1317
Dolžina L_K	mm	594	594	594	594	845	845	1250	1250	1250	1250	1250	1250

1) Desna izvedba

2) Leva izvedba

3) Notranji navoj

4) PN6-predpisana prirobnica (EN 1092)

2-KOTLOVSKA KASKADA Z MOTORNO KRMILJENO HIDRAVLIČNO ZAPORNO LOPUTO

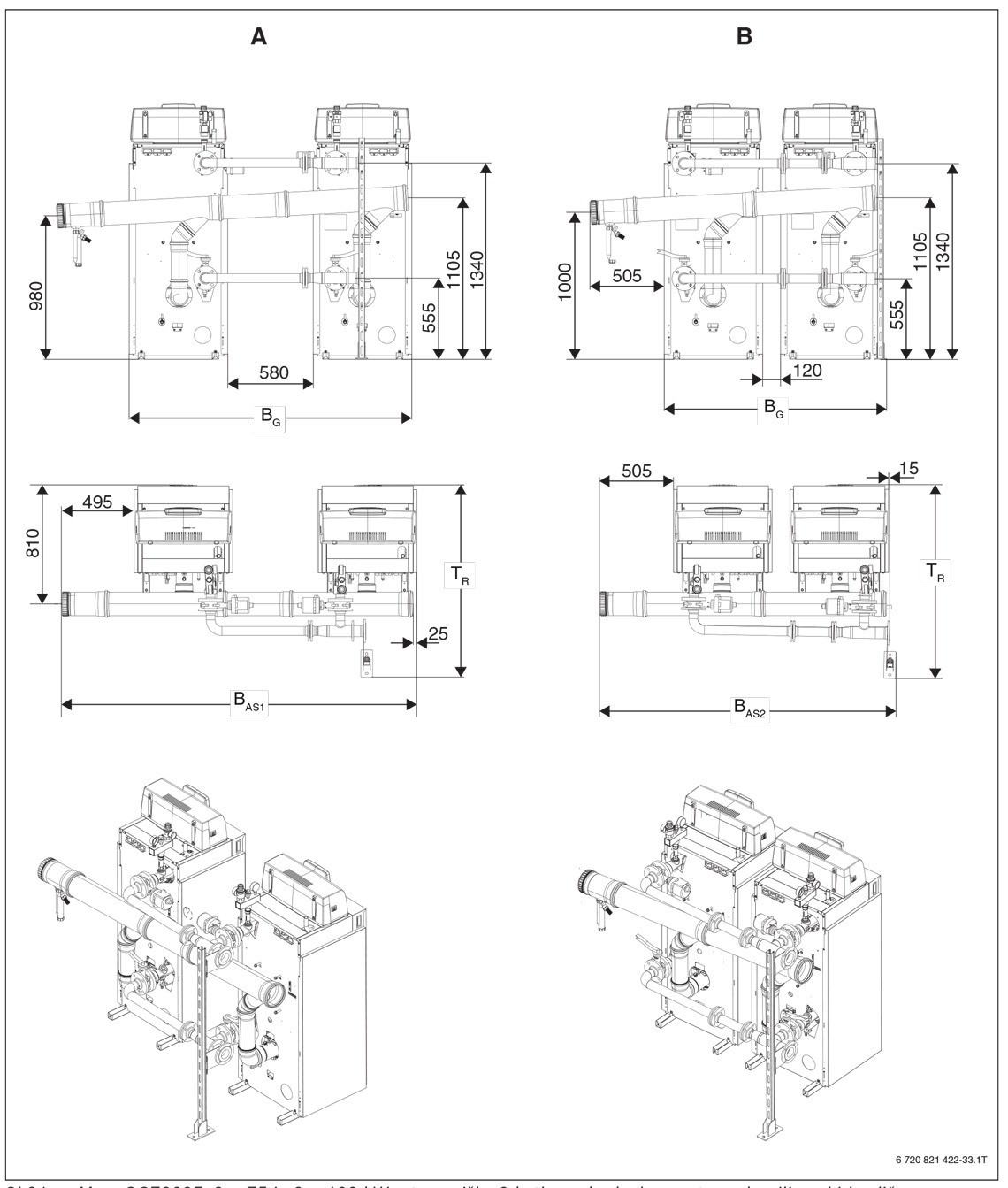

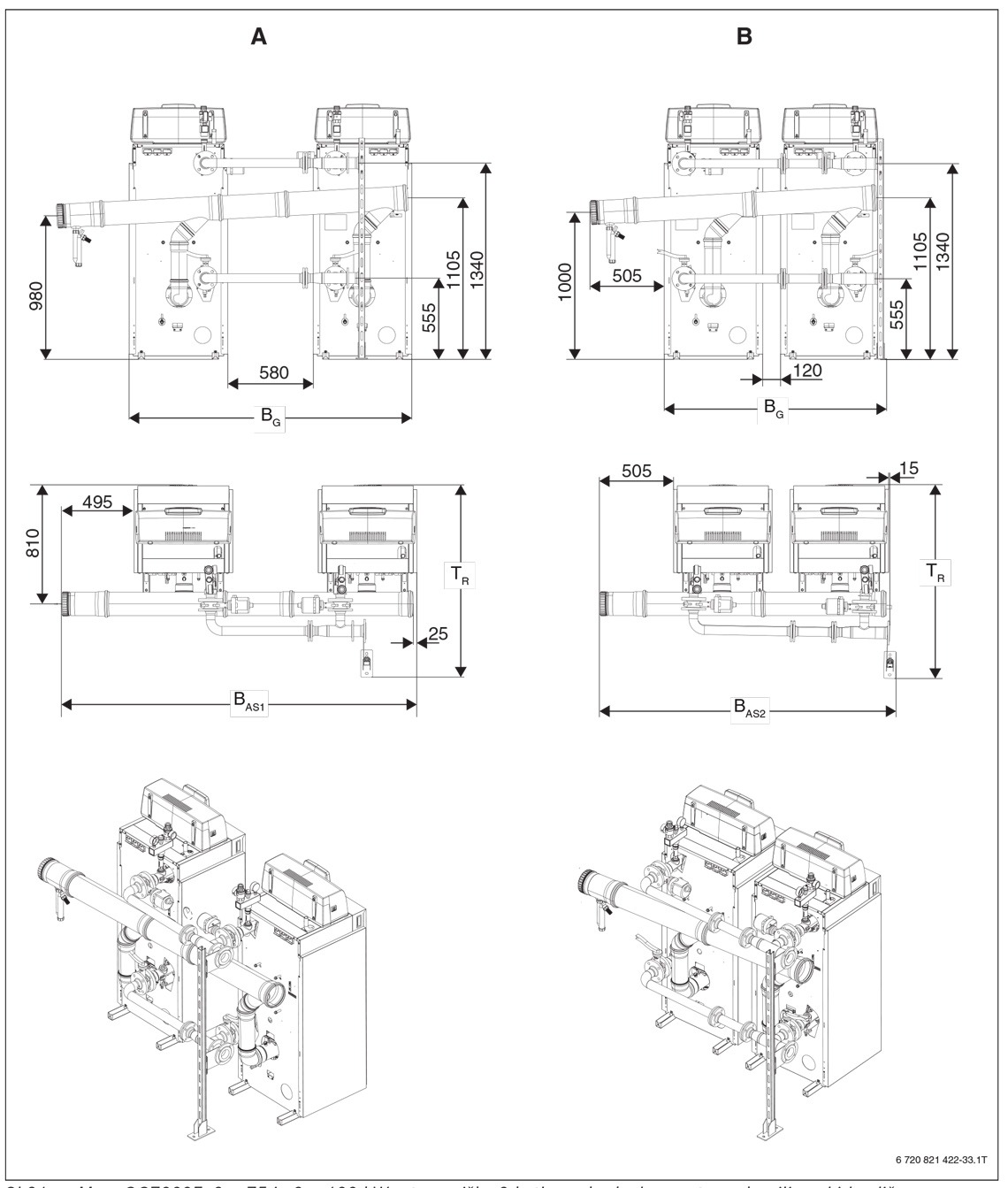

2-kotlovska kaskada 2 x 75 kW in 2 x 100 kW

A Postavitev s progo

B Postavitev drug zraven drugega

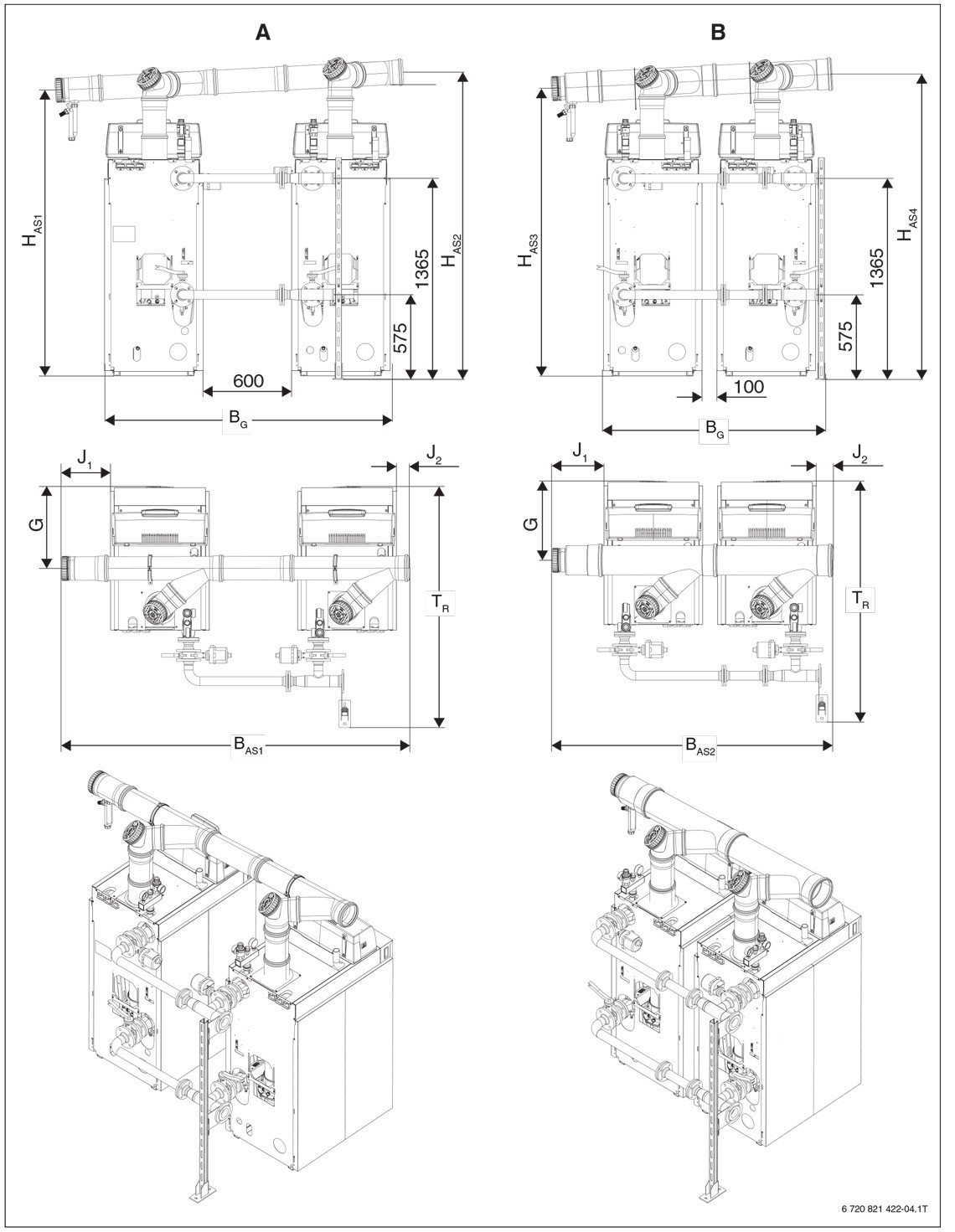

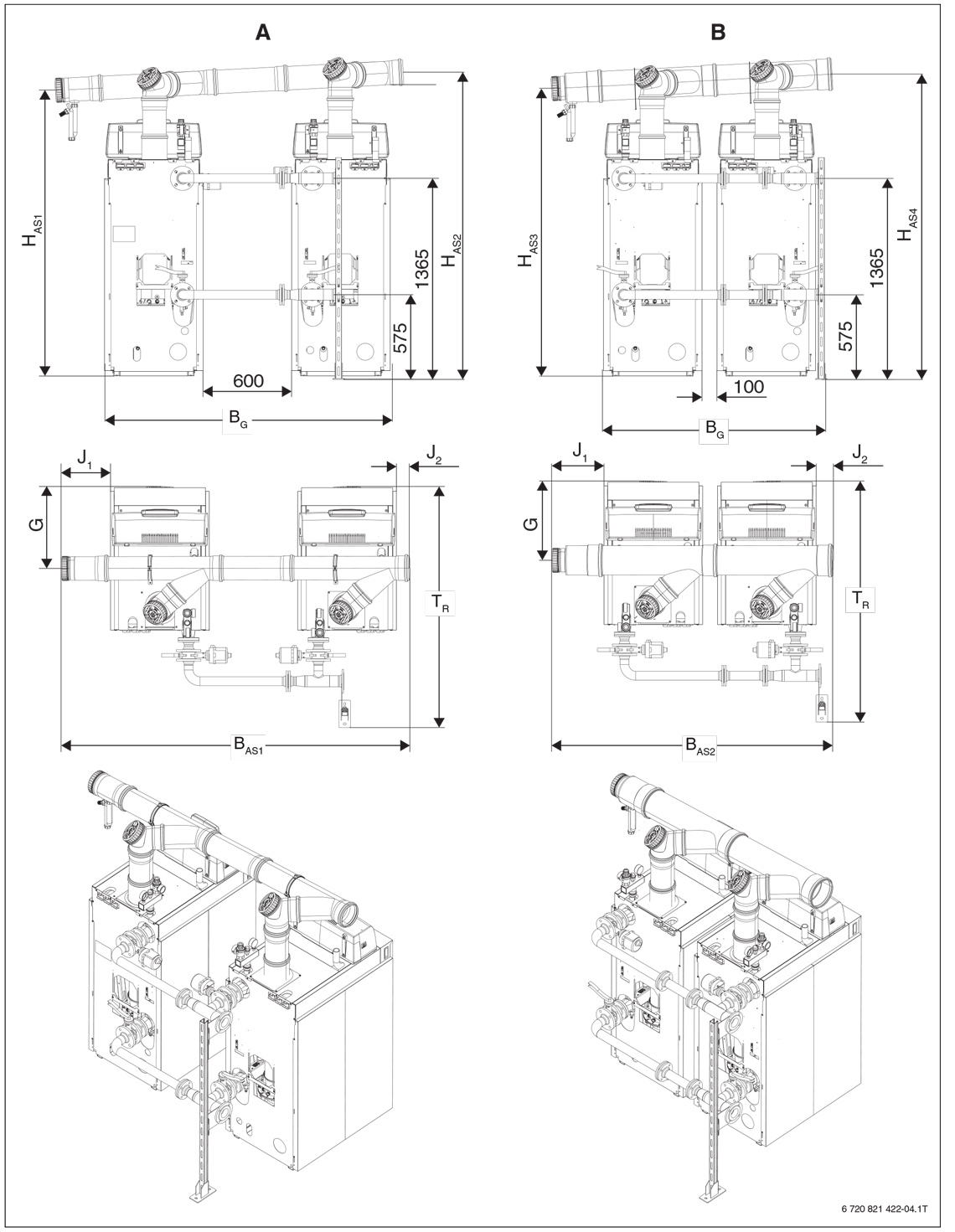

2-kotlovska kaskada 2 x 150 kW …. 2 x 300 kW

A Postavitev s progo

B Postavitev drug zraven drugega

2-KOTLOVSKA KASKADA S ČRPALKO IN PROTIPOVRATNO LOPUTO Z NIZKO IZGUBO TLAKA

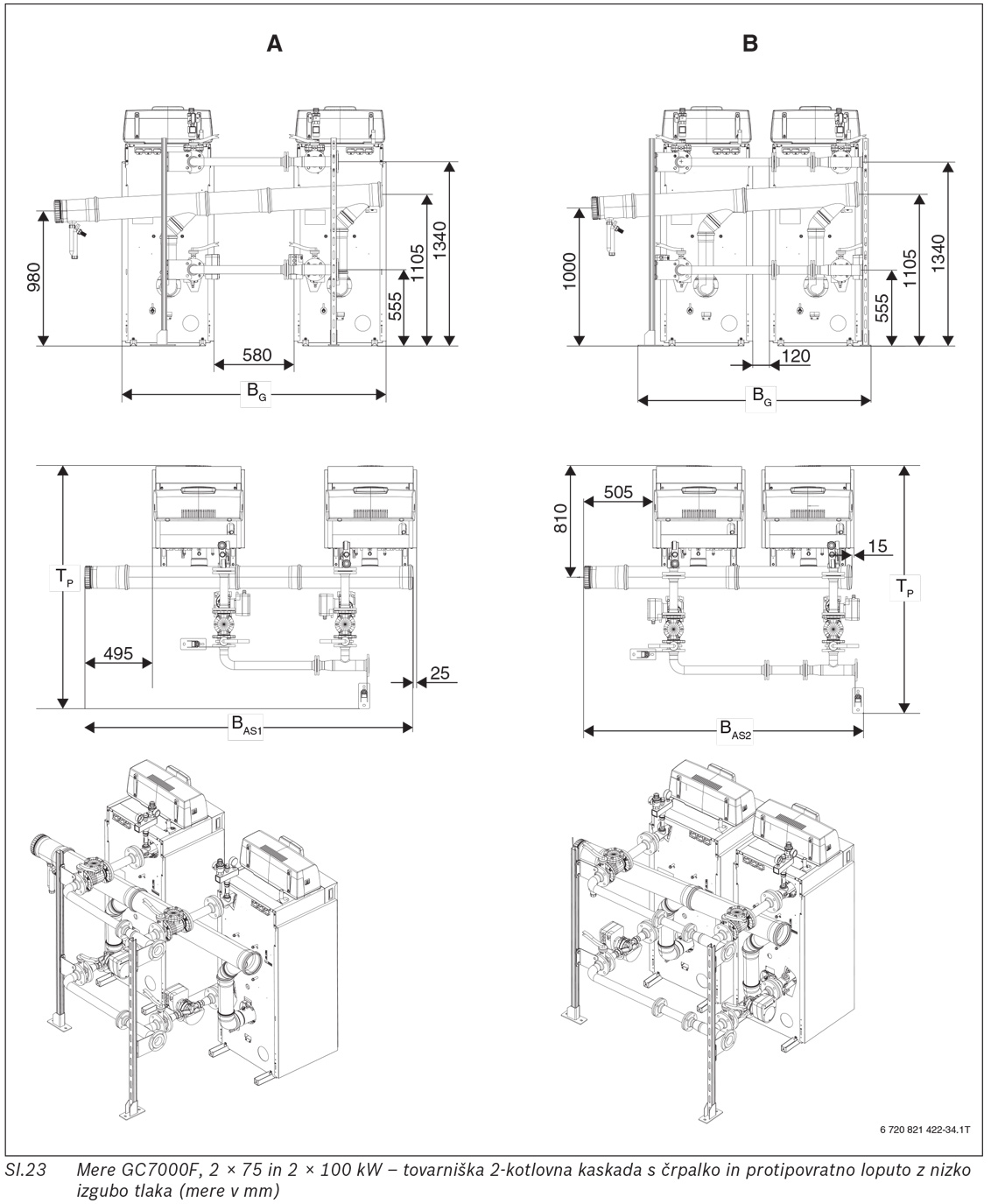

2-kotlovska kaskada 2 x 75 kW in 2 x 100 kW

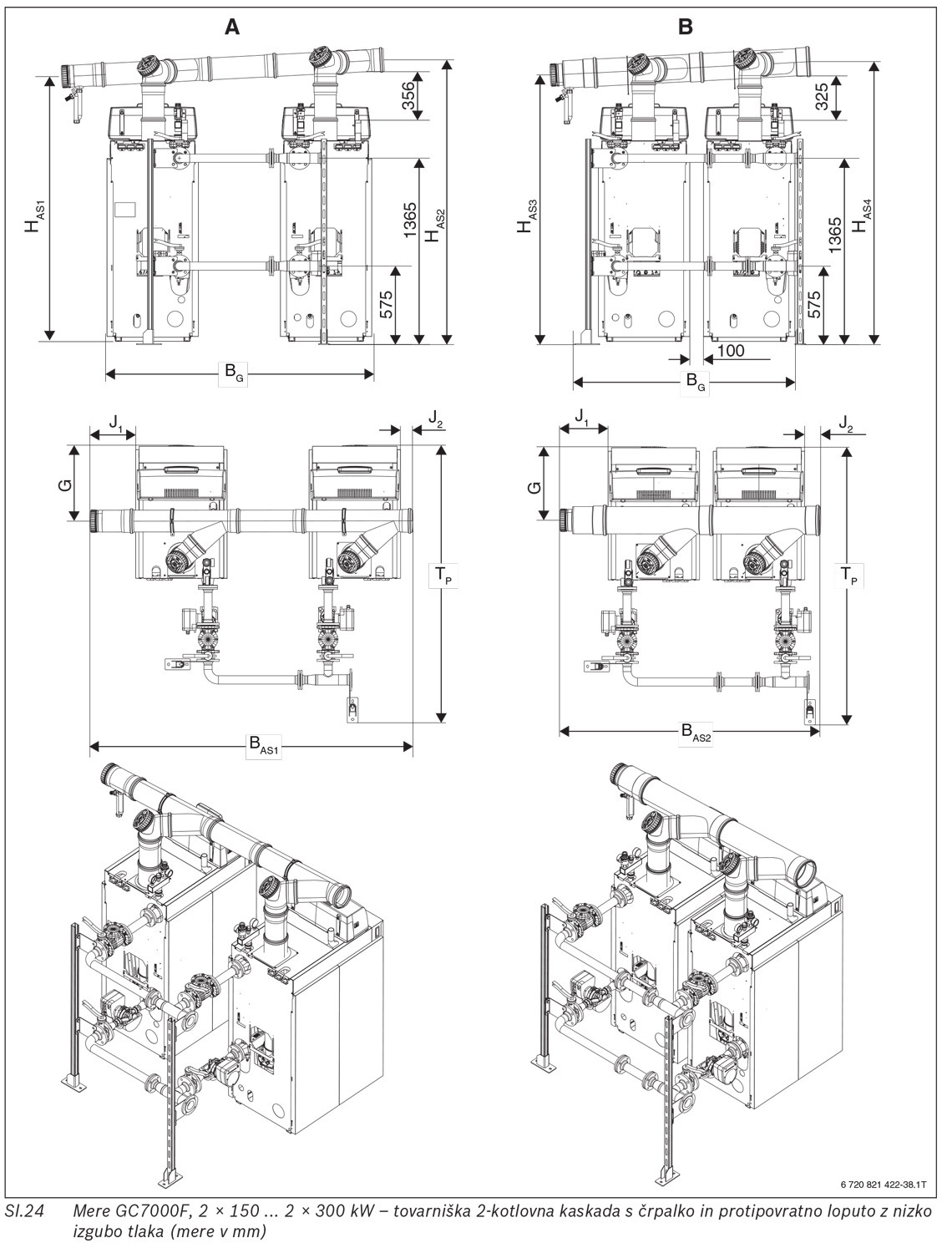

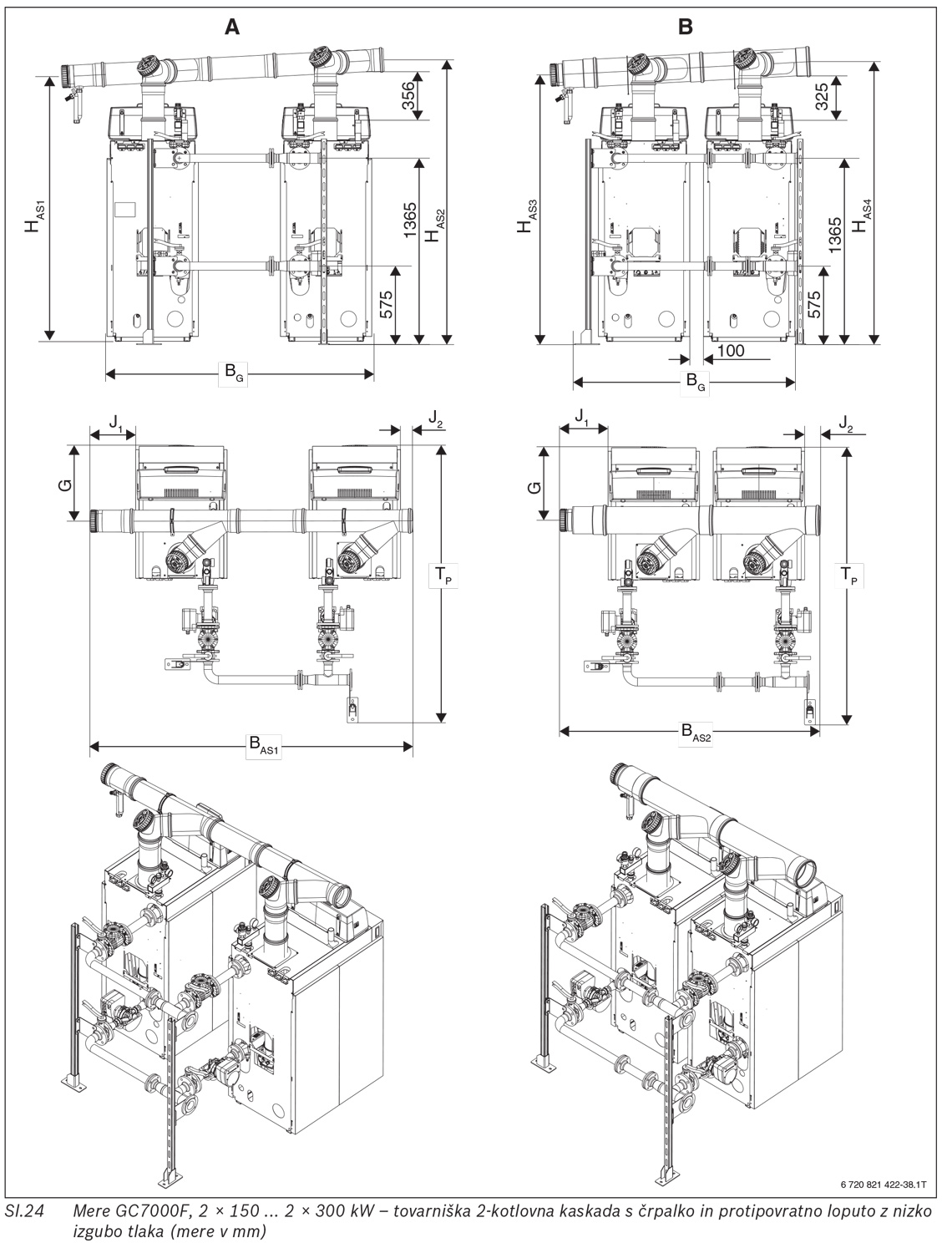

2-kotlovska kaskada 2 x 150 kW …. 2 x 300 kW

Prostostoječi kotel

Tehnični podatki

		Enota	Velikost kotla (moč v kW)
		Enota	75	100	150	200	250	300
Nazivna toplotna obremenitev [Qn(Hi)]¹⁾	maks.	kW	70,8	95,1	142,9	189,9	237,9	285,7
Nazivna toplotna obremenitev [Qn(Hi)]¹⁾	min.	kW	15,8	15,8	23,8	34,5	39,6	47,6
Nazivna toplotna moč [Pn 80/60]¹⁾ pri temperaturah 80/60 °C Mod. 1:6 (75 kW 1:4,5)	maks.	kW	69,4	93,0	139,8	186,1	232,9	280,0
	min.	kW	15,5	15,5	23,2	33,7	38,8	46,7
Nazivna toplotna moč [Pn 50/30]¹⁾ pri temperaturah 50/30 °C Mod. 1:6 (75 kW 1:4,5)	maks.	kW	75,0	100	150	200	250	300
	min.	kW	17,2	17,2	25,7	37,3	42,9	51,4
Izkoristek kotla pri maks. moči in temperaturah 80/60 °C		%	98,0	97,8	97,8	98,0	97,9	98,0
Izkoristek kotla pri maks. moči in temperaturah 50/30 °C		%	105,9	105,2	105,0	105,3	105,1	105,0
Normirani izkoristek pri ogrevalni krivulji 75/60 °C		%	106,9	106,5	106,5	106,6	106,4	106,4
Normirani izkoristek pri ogrevalni krivulji 40/30 °C		%	109,3	109,1	109,5	109,5	109,4	109,4
Toplotne izgube v stanju pripravljenosti pri temperaturi 30/50 °C		%	0,23 / 0,48	0,17 / 0,36	0,13 / 0,27	0,12 / 0,25	0,11 / 0,22	0,10 / 0,21
Ogrevalni krog
Količina vode v kotlu [V]		I	18,2	18,2	23,4	33,6	38,8	44,0
Tlačni padec na strani ogrevalne vode pri △T 15 K		mbar	27,8	49,5	53,5	46,5	46,1	43,4
Maksimalna temperatura dvižnega voda ogrevanje / priprava tople sanitarne vode (odvisno od nameščenega regulatorja CC 8000/EMS2)		°C	95 / 85	95 / 85	95 / 85	95 / 85	95 / 85	95 / 85
Mejna vrednost / varnostni termostat [T_maks]¹⁾		°C	110	110	110	110	110	110
Maks. dopustni obratovalni tlak [PMS]¹⁾		bar	6	6	6	6	6	6
Maksimalna razlika med temperaturo dvižnega in povratnega voda	polna obremenitev	K	50	50	50	50	50	50
	delna obremenitev	K	59	59	59	59	59	59
Maksimalni dopustni volumski pretok skozi kotel²⁾		I/h	8060	10750	16120	21500	26860	32230
Vrednosti dimnih plinov
Količina kondenzata za zemeljski plin G20, 40/30 °C		I/h	8,2	9,6	13,6	20,2	24,1	29,2
Masni pretok dimnih plinov 80/60 °C	polna obremenitev	g/s	32,5	43,1	63,6	84,1	110,2	129,4
Masni pretok dimnih plinov 80/60 °C	delna obremenitev	g/s	7,1	7,1	10,6	14,4	17,3	22,2
Masni pretok dimnih plinov 50/30 °C	polna obremenitev	g/s	31,8	42,1	62,7	82,3	106,9	125,7
Masni pretok dimnih plinov 50/30 °C	delna obremenitev	g/s	6,8	6,8	10	12,7	16,3	20,8
Temperatura dimnih plinov 80/60 °C	polna obremenitev	°C	64	68	67	65	67	68
Temperatura dimnih plinov 80/60 °C	delna obremenitev	°C	57	57	57	56	56	58
Temperatura dimnih plinov 50/30 °C	polna obremenitev	°C	41	46	45	45	46	46
Temperatura dimnih plinov 50/30 °C	delna obremenitev	°C	30	31	30	30	31	30
Vsebnost CO₂, zemeljski plin	polna obremenitev	%	9,2	9,2	9,2	9,2	9,2	9,2
Vsebnost CO₂, zemeljski plin	delna obremenitev	%	9,2	9,2	9,2	9,2	9,2	9,2
Normirani emisijski faktor (EN15502) CO		mg/kWh	16	16	18	18	15	17
Normirani emisijski faktor (EN15502) NO_x		mg/kWh	45	54	38	40	36	39
Normirani emisijski faktor (DIN4702-T8, za Nemčijo) NO_x		mg/kWh	44	49	-	-	-
Transportni tlak ventilatorja (sistem dovoda zgorevalnega zraka in odvoda dimih plinov)		Pa	150	150	150	150	150	150
Maks. tlak kotla 2 (ne obratuje), če kotel 1 obratuje s polno obremenitvijo (nadtlačna kaskada)		Pa	100	100	100	100	100	100
Dimovodni sistem
Zahtevani temperaturni razred, dimovodni sistem v skladu z EN 1443			≥ T120	≥ T120	≥ T120	≥ T120	≥ T120	≥ T120
Zahtevani tlačni razred, odvajanje dimnih plinov v skladu z EN 1443			H1, P1	H1, P1	H1, P1	H1, P1	H1, P1	H1, P1
Zahtevani tlačni razred, povezovalni kos v skladu z EN 1443			H1 P1 z dodatno mehansko stabilizacijo tlačnih sunkov do 5000 Pa
Zahtevani razred odpornosti na kondenzat, dimovodni sistem v skladu z EN 1443		-	W	W	W	W	W	W
Zahtevani razred odpornosti na korozijo, dimovodni sistem v skladu z EN 1443		-	min 2	min 2	min 2	min 2	min 2	min 2
Zahtevani razred odpornosti na dimniške požare, dimovodni sistem v skladu z EN 1443		-	G, O	G, O	G, O	G, O	G, O	G, O
Najvišji dovoljeni povratni tok dimnih plinov pri vetru		%	10	10	10	10	10	10
Najvišja dovoljena temperatura zgorevalnega zraka		°C	35	35	35	35	35	35
Konstrukcijski tip (v skladu s pravilnikom DVGW)			Obratovanje z zajemom zraka iz prostora: B_23P obratovanje z zajemom zraka na prostem: C_13x, C_33x, C_53x, C_63x, C_83x, C_93x
Električni podatki
Stopnja zaščite			IPX0D	IPX0D	IPX0D	IPXOD	IPXOD	IPXOD
Omrežna napetost / frekvenca		V/Hz	230 / 50	230 / 50	230 / 50	230 / 50	230 / 50	230 / 50
Električna moč [P(el)]¹⁾	polna obremenitev	W	83	156	250	234	298	336
Električna moč [P(el)]¹⁾	delna obremenitev	W	28	28	40	42	41	48
Zaščita pred električnim udarom			Razred 1
Maks. dovoljena varovalka naprave (z CC 8000)		A	10	10	10	10	10	10
Maks. dovoljena varovalka naprave (z MX25)		A	6,3	6,3	6,3	6,3	6,3	6,3
Dimenzije in masa naprave
Dimenzije: mere širina X globina X višina		mm	670 x 481 x 1470		670 782 X 1470	670 x 994 x 1470
Skupna masa		kg	124	124	180	210	240	272
Masa (brez plašča)		kg	100	100	128	154	173	194
Najmanjša transportna masa		kg	90	90	117	139	158	178

1) Podatki [xxx] ustrezajo uporabljenim simbolom in fizikalnim oznakam na napisni ploščici.
2) Je treba zagotoviti z dimenzioniranjem sistema in ustreza minimalni razliki med temperaturo dvižnega in povratnega voda8 K.

2-kotlovska kaskada z motorno krmiljeno hidravlično zaporno loputo

Tehnični podatki: 2-kotlovska kaskada 2 x 75 kW in 2 x 100 kW

		Enota	Velikost kotla 2-kotlovna kaskada [kW]
		Enota	2 x 75	2 x 100
Skupna moč		kW	150	200
Nazivna toplotna obremenitev [Qn(Hi)]¹⁾	maks.	kW	141,6	190,2
Nazivna toplotna obremenitev [Qn(Hi)]¹⁾	min.	kW	15,8	15,8
Nazivna toplotna moč [Pn 80/60]¹⁾ pri temperaturah 80/60 °C Mod. 1:6 (75 kW 1:4,5)	maks.	kW	138,8	186
	min.	kW	15,5	15,5
Nazivna toplotna moč 50/30]¹⁾ pri temperaturah 50/30 °C Mod. 1:6 (75 kW 1:4,5)	maks.	kW	150	200
	min.	kW	17,2	17,2
Maksimalna temperatura dvižnega voda za ogrevanje / priprava tople sanitarne vode (odvisno od nameščenega regulatorja CC 8000/EMS2)		°C	95 / 85	95 / 85
Mejna vrednost / varnostni termostat [T...]		°C	100	100
Maks. dopustni obratovalni tlak [PMS]¹⁾		bar	6	6
Maksimalna razlika med temperaturo dvižnega in povratnega voda	polna obremenitev	K	50	50
	delna obremenitev	K	59	59
Maksimalni dopustni volumski pretok skozi kotel		I/h	8060	10750
Mere (→ sl. 21, str. 31)
Višina (zgornji rob dimovodnega sistema, zgornji rob varnostnega ventila)		mm	1730²⁾	1730²⁾
Maks. širina s progo (širina zbiralnika dimnih plinov)	B_AS1	mm	2390	2390
Maks. širina brez proge (širina zbiralnika dimnih plinov)	B_AS2	mm	1960	1960
Širina obeh kotlov skupaj s progo	B_G	mm	1920	1920
Širina obeh kotlov brez proge	B_G	mm	1460	1460
Globina T brez črpalk (sprednji rob kotla do zunanjega roba prirobnice kaskade)	T_R	mm	1320	1320
Povratni vod kaskade ⌀ RK		-	DN 65	DN 65
Dvižni vod kaskade ⌀ VK			DN 65	DN 65
Izstop dimnih plinov ⌀ AA notranji (zbiralnik dimnih plinov)			DN 160	DN 160
Odmik dvižni/povratni vod kaskade	A_VL/A_RL	mm	785	785
Vrednosti dimnih plinov
Količina kondenzata za zemeljski plin G20, 40/30 °C		I/h	16,4	19,2
Masni pretok dimnih plinov 80/60 °C	polna obremenitev	g/s	65	86,2
Masni pretok dimnih plinov 80/60 °C	delna obremenitev	g/s	7,1	7,1
Masni pretok dimnih plinov 50/30 °C	polna obremenitev	g/s	63,6	84,2
Masni pretok dimnih plinov 50/30 °C	delna obremenitev	g/s	6,8	6,8
Temperatura dimnih plinov 80/60 °C	polna obremenitev	°C	64	68
Temperatura dimnih plinov 80/60 °C	delna obremenitev	°C	57	57
Temperatura dimnih plinov 50/30 °C	polna obremenitev	°C	41	46
Temperatura dimnih plinov 50/30 °C	delna obremenitev	°C	30	31
Vsebnost CO₂, zemeljski plin	polna obremenitev	%	9,2	9,2
Vsebnost CO₂, zemeljski plin	delna obremenitev	%	9,2	9,2
Transportni tlak ventilatorja (sistem dovoda zgorevalnega zraka in odvoda dimih plinov)		Pa	150	150

1) Podatki [xxx] ustrezajo uporabljenim simbolom in fizikalnim oznakam na napisni ploščici.
2) Zgornji rob varnostne skupine

Tehnični podatki: 2 - kotlovska kaskada 2 x 150 kW …. 2 x 300 kW

		Enota	Velikost kotla 2-kotlovna kaskada [kW]
		Enota	2 x 150	2 x 200	2 x 250	2 x 300
Skupna moč		kW	300	400	500	600
Nazivna toplotna obremenitev [Qn(Hi)]¹⁾	maks.	kW	285,8	379,8	475,8	571,4
Nazivna toplotna obremenitev [Qn(Hi)]¹⁾	min.	kW	23,8	34,5	39,6	47,6
Nazivna toplotna moč [Pn 80/60]¹⁾ pri temperaturah 80/60 °C Mod. 1:6 (75 kW 1:4,5)	maks.	kW	279,6	372,2	465,8	560
	min.	kW	23,2	33,7	38,8	46,6
Nazivna toplotna moč [Pn 50/30]¹⁾ pri temperaturah 50/30 °C Mod. 1:6 (75 kW 1:4,5)	maks.	kW	300	400	500	600
	min.	kW	25,7	37,3	42,9	51,4
Maksimalna temperatura dvižnega voda za ogrevanje / pripravo tople sanitarne vode (odvisno od nameščenega regulatorja CC 8000/EMS2)		°C	95 / 85	95 / 85	95 / 85	95 / 85
Mejna vrednost / varnostni termostat [T ]		°C	100	100	100	100
Maks. dopustni obratovalni tlak [PMS]¹⁾		bar	6	6	6	6
Maksimalna razlika med temperaturo dvižnega in povratnega voda	polna obremenitev	K	50	50	50	50
	delna obremenitev	K	59	59	59	59
Maksimalni dopustni volumski pretok skozi kotel		I/h	16120	21500	26860	32230
Mere (→ sl. 22, str. 33)
Višina (zgornji rob dimovodnega sistema, zgornji rob varnostnega ventila)		mm	2182²⁾	2133²⁾	2133²⁾	2133²⁾
Maks. širina s progo (širina zbiralnika dimnih plinov)	B_AS1	mm	2392	2392	2392	2392
Maks. širina brez proge (širina zbiralnika dimnih plinov)	B_AS2	mm	1912	2048	2048	2048
Širina obeh kotlov skupaj s progo	B_G	mm	1938	1938	1938	1938
Širina obeh kotlov brez proge	B_G	mm	1443	1443	1443	1443
Globina T brez črpalk (sprednji rob kotla do zunanjega roba prirobnice kaskade)	T_R	mm	1635	1970	1970	1970
Povratni vod kaskade ⌀ RK			DN 65	DN 80	DN 80	DN 80
Dvižni vod kaskade ⌀ VK			DN 65	DN 80	DN 80	DN 80
Izstop dimnih plinov ⌀ AA notranji (zbiralnik dimnih plinov)			DN 200	DN 250	DN 250	DN 250
Odmik dvižni / povratni vod kaskade	A_VL/A_RL	mm	790	792	792	792
Srednja višina dimovodnega priključka 1	H_AS1	mm	1940	1900	1900	1900
Srednja višina dimovodnega priključka 1	H_AS3	mm	1950	1925	1925	1925
Srednja višina dimovodnega priključka 2	H_AS2	mm	2065	2030	2030	2030
Srednja višina dimovodnega priključka 2	H_AS4	mm	2050	2030	2030	2030
Razdalja sprednji del kotla sredina zbiralnika dimnih plinov	G	mm	530	570	570	570
Razdalja konec zbiralnika dimnih plinov stranska stena kotla	J₁	mm	345	165	165	165
	J₂	mm	110	425	425	425
Skupna višina kaskade		mm	2175	2170	2170	2170
Vrednosti dimnih plinov
Količina kondenzata za zemeljski plin G20, 40/30 °C		I/h	27,2	40,4	48,2	58,4
Masni pretok dimnih plinov 80/60 °C	polna obremenitev	g/s	127,2	168,2	220,4	258,8
Masni pretok dimnih plinov 80/60 °C	delna obremenitev	g/s	10,6	14,4	17,3	22,2
Masni pretok dimnih plinov 50/30 °C	polna obremenitev	g/s	125,4	164,6	213,8	251,4
Masni pretok dimnih plinov 50/30 °C	delna obremenitev	g/s	10	12,7	16,3	20,8
Temperatura dimnih plinov 80/60 °C	polna obremenitev	°C	67	66	67	68
Temperatura dimnih plinov 80/60 °C	delna obremenitev	°C	57	56	56	58
Temperatura dimnih plinov 50/30 °C	polna obremenitev	°C	45	45	46	46
Temperatura dimnih plinov 50/30 °C	delna obremenitev	°C	30	30	31	30
Vsebnost CO₂, zemeljski plin	polna obremenitev	%	9,2	9,2	9,2	9,2
Vsebnost CO₂, zemeljski plin	delna obremenitev	%	9,2	9,2	9,2	9,2
Transportni tlak ventilatorja (sistem dovoda zgorevalnega zraka in odvoda dimih plinov)		Pa	150	150	150	150

1) Podatki [xxx] ustrezajo uporabljenim simbolom in fizikalnim oznakam na napisni ploščici.
2) Zgornji rob zbiralnika dimnih plinov

2-kotlovska kaskada s črpalko in protipovratno loputo z nizko izgubo tlaka

Tehnični podatki: 2-kotlovska kaskada 2 x 75 kW in 2 x 100 kW

		Enota	Velikost kotla 2-kotlovna kaskada [kW]
		Enota	2 x 75	2 x 100
Skupna moč		kW	150	200
Nazivna toplotna obremenitev [Qn(Hi)]¹⁾	maks.	kW	141,6	190,2
Nazivna toplotna obremenitev [Qn(Hi)]¹⁾	min.	kW	15,8	15,8
Nazivna toplotna moč [Pn 80/60]¹⁾pri temperaturah 80/60 °C Mod. 1:6 (75 kW 1:4,5)	maks.	kW	138,8	186
	min.	kW	15,5	15,5
Nazivna toplotna moč [Pn 50/30]¹⁾ pri temperaturah 50/30 °C Mod. .1:6 (75 kW 1:4,5)	maks.	kW	150	200
	min.	kW	17,2	17,2
Maksimalna temperatura dvižnega voda za ogrevanje / pripravo tople sanitarne vode (odvisno od nameščenega regulatorja CC 8000/EMS2)		°C	95 / 85	95 / 85
Mejna vrednost / varnostni termostat [T...]		°C	100	100
Maks. dopustni obratovalni tlak [PMS]¹⁾		bar	6	6
Maksimalna razlika med temperaturo dvižnega in povratnega voda	polna obremenitev	K	50	50
	delna obremenitev	K	59	59
Maksimalni dopustni volumski pretok skozi kotel		I/h	8060	10750
Mere (→ sl. 23, str. 36)
Višina (zgornji rob dimovodnega sistema, zgornji rob varnostnega ventila)		mm	1730²⁾	1730²⁾
Maks. širina s progo (širina zbiralnika dimnih plinov)	B_AS1	mm	2390	2390
Maks. širina brez proge (širina zbiralnika dimnih plinov)	B_AS2	mm	1960	1960
Širina obeh kotlov skupaj s progo	B_G	mm	1920	1920
Širina obeh kotlov brez proge	B_G	mm	1460	1460
Globina T s črpalkami (sprednji rob kotla do zunanjega roba prirobnice kaskade)	T_R	mm	1800	1800
Povratni vod kaskade ⌀ RK		-	DN 65	DN 65
Dvižni vod kaskade ⌀ VK			DN 65	DN 65
Izstop dimnih plinov ⌀ AA notranji (zbiralnik dimnih plinov)			DN 160	DN 160
Odmik dvižni / povratni vod kaskade	A_VL/A_RL	mm	785	785
Vrednosti dimnih plinov
Količina kondenzata za zemeljski plin G20, 40/30 °C		I/h	16,4	19,2
Masni pretok dimnih plinov 80/60 °C	polna obremenitev	g/s	65	86,2
Masni pretok dimnih plinov 80/60 °C	delna obremenitev	g/s	7,1	7,1
Masni pretok dimnih plinov 50/30 °C	polna obremenitev	g/s	63,6	84,2
Masni pretok dimnih plinov 50/30 °C	delna obremenitev	g/s	6,8	6,8
Temperatura dimnih plinov 80/60 °C	polna obremenitev	°C	64	68
Temperatura dimnih plinov 80/60 °C	delna obremenitev	°C	57	57
Temperatura dimnih plinov 50/30 °C	polna obremenitev	°C	41	46
Temperatura dimnih plinov 50/30 °C	delna obremenitev	°C	30	31
Vsebnost CO₂, zemeljski plin	polna obremenitev	%	9,2	9,2
Vsebnost CO₂, zemeljski plin	delna obremenitev	%	9,2	9,2
Transportni tlak ventilatorja (sistem dovoda zgorevalnega zraka in odvoda dimih plinov)		Pa	150	150

1) Podatki [xxx] ustrezajo uporabljenim simbolom in fizikalnim oznakam na napisni ploščici.
2) Zgornji rob varnostne skupine

Tehnični podatki: 2-kotlovska kaskada 2 x 150 kW …. 2 x 300 kW

		Enota	Velikost kotla 2-kotlovna kaskada [kW]
		Enota	2 x 150	2 x 200	2 x 250	2 x 300
Skupna moč		kW	300	400	500	600
Nazivna toplotna obremenitev [Qn(Hi)]¹⁾	maks.	kW	285,8	379,8	475,8	571,4
Nazivna toplotna obremenitev [Qn(Hi)]¹⁾	min.	kW	23,8	34,5	39,6	47,6
Nazivna toplotna moč [Pn 80/60]¹⁾ pri temperaturah 80/60 °C Mod. 1:6 (75 kW 1:4,5)	maks.	kW	279,6	372,2	465,8	560
	min.	kW	23,2	33,7	38,8	46,6
Nazivna toplotna moč [Pn 50/30]¹⁾ pri temperaturah 50/30 Mod. 1:6 (75 kW 1:4,5)	maks.	kW	300	400	500	600
	min.	kW	25,7	37,3	42,9	51,4
Maksimalna temperatura dvižnega voda za ogrevanje / pripravo tople sanitarne vode (odvisno od nameščenega regulatorja CC 8000/EMS2)		°C	95 / 85	95 / 85	95 / 85	95 / 85
Mejna vrednost / varnostni termostat [T ...]		°C	100	100	100	100
Maks. dopustni obratovalni tlak [PMS]¹⁾		bar	6	6	6	6
Maksimalna razlika med temperaturo dvižnega in povratnega voda	polna obremenitev	K	50	50	50	50
	delna obremenitev	K	59	59	59	59
Maksimalni dopustni volumski pretok skozi kotel		I/h	16120	21500	26860	32230
Mere (→ sl. 24, str. 38)
Višina (zgornji rob dimovodnega sistema, zgornji rob varnostnega ventila)		mm	2182²⁾	2133²⁾	2133²⁾	2133²⁾
Maks. širina s progo (širina zbiralnika dimnih plinov)	B_AS1	mm	2392	2392	2392	2392
Maks. širina brez proge (širina zbiralnika dimnih plinov)	B_AS2	mm	1912	2048	2048	2048
Širina obeh kotlov skupaj s progo	B_G	mm	1938	1938	1938	1938
Širina obeh kotlov brez proge	B_G	mm	1443	1443	1443	1443
Globina T s črpalkami (sprednji rob kotla do zunanjega roba prirobnice kaskade)	T_R	mm	2035	2395	2395	2395
Povratni vod kaskade ⌀ RK			DN 65	DN 80	DN 80	DN 80
Dvižni vod kaskade ⌀ VK			DN 65	DN 80	DN 80	DN 80
Izstop dimnih plinov ⌀ AA notranji (zbiralnik dimnih plinov)			DN 200	DN 250	DN 250	DN 250
Odmik dvižni / povratni vod kaskade	A_VL/A_RL	mm	790	792	792	792
Srednja višina dimovodnega priključka 1	H_AS1	mm	1940	1925	1925	1925
Srednja višina dimovodnega priključka 1	H_AS3	mm	1950	1900	1900	1900
Srednja višina dimovodnega priključka 2	H_AS2	mm	2065	2030	2030	2030
Srednja višina dimovodnega priključka 2	H_AS4	mm	2050	2030	2030	2030
Razdalja sprednji del kotla - sredina zbiralnika dimnih plinov	G	mm	530	570	570	570
Razdalja konec zbiralnika dimnih plinov - stranska stena kotla	J₁	mm	355	170	170	170
	J₂	mm	425	425	425	425
Skupna višina kaskade		mm	2160	2170	2170	2170
Vrednosti dimnih plinov
Količina kondenzata za zemeljski plin G20, 40/30 °C		I/h	27,2	40,4	48,2	58,4
Masni pretok dimnih plinov 80/60 °C	polna obremenitev	g/s	127,2	168,2	220,4	258,8
Masni pretok dimnih plinov 80/60 °C	delna obremenitev	g/s	10,6	14,4	17,3	22,2
Masni pretok dimnih plinov 50/30 °C	polna obremenitev	g/s	125,4	164,6	213,8	251,4
Masni pretok dimnih plinov 50/30 °C	delna obremenitev	g/s	10	12,7	16,3	20,8
Temperatura dimnih plinov 80/60 °C	polna obremenitev	°C	67	66	67	68
Temperatura dimnih plinov 80/60 °C	delna obremenitev	°C	57	56	56	58
Temperatura dimnih plinov 50/30 °C	polna obremenitev	°C	45	45	46	46
Temperatura dimnih plinov 50/30 °C	delna obremenitev	°C	30	30	31	30
Vsebnost CO₂, zemeljski plin	polna obremenitev	%	9,2	9,2	9,2	9,2
Vsebnost CO₂, zemeljski plin	delna obremenitev	%	9,2	9,2	9,2	9,2
Transportni tlak ventilatoria (sistem dovoda zgorevalnega zraka in odvoda dimih plinov)		Pa	150	150	150	150

1) Podatki [xxx] ustrezajo uporabljenim simbolom in fizikalnim oznakam na napisani ploščici.
2) Zgornji robzbiralnika dimnih plinov

Condens 7000 F - Navodila za uporabo.pdf

Pomoč pri nakupu

Če potrebujete pomoč pri nakupu ali imate vprašanje v zvezi z izdelki, nas lahko pokličete ali se obrnete na naše partnerje.

03 42 78 132

Za prijavo na e-novice v spodnji obrazec vpišite vaše ime in e-naslov.

Kontakt

Telefon: +386 3 42 78 132, +386 3 42 88 604
Fax: 03 42 88 622, 03 42 88 623
E-Mail: buderus-bosch@kovintrade.si

Naslov

KOVINTRADE d.d. Celje
3001 Celje, P.P. 1040
Mariborska Cesta 7, Slovenija

Plinski kotel Bosch Condens 7000 F

Pošlji povpraševanje

Pomoč pri nakupu

Prostostoječi kotel

2-kotlovska kaskada z motorno krmiljeno hidravlično zaporno loputo

2-kotlovska kaskada s črpalko in protipovratno loputo z nizko izgubo tlaka

Pomoč pri nakupu

Kontakt

Naslov

Prodajni program

Povezave

Plinski kotel Bosch Condens 7000 F

Pošlji povpraševanje

Pomoč pri nakupu

Prostostoječi kotel

2-kotlovska kaskada z motorno krmiljeno hidravlično zaporno loputo

2-kotlovska kaskada s črpalko in protipovratno loputo z nizko izgubo tlaka

Pomoč pri nakupu

Kontakt

Naslov

Prodajni program

Povezave

Ta stran uporablja piškotke
